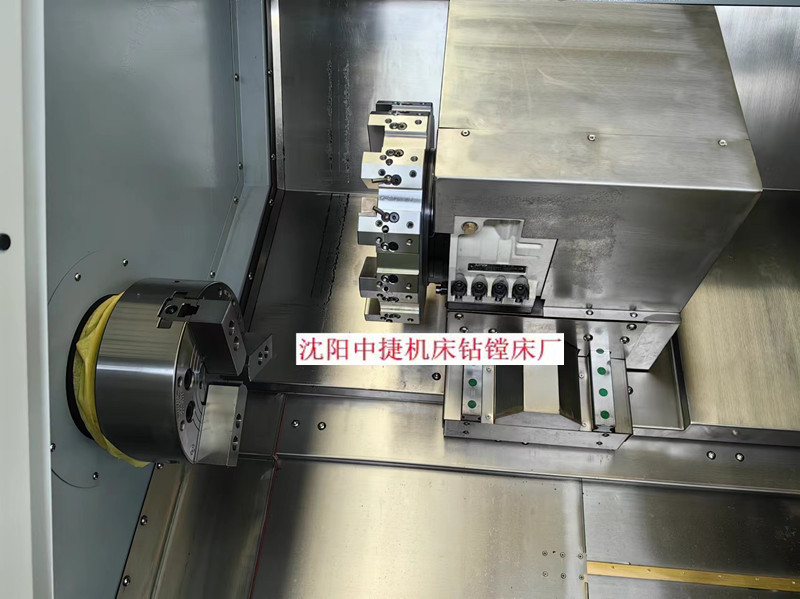

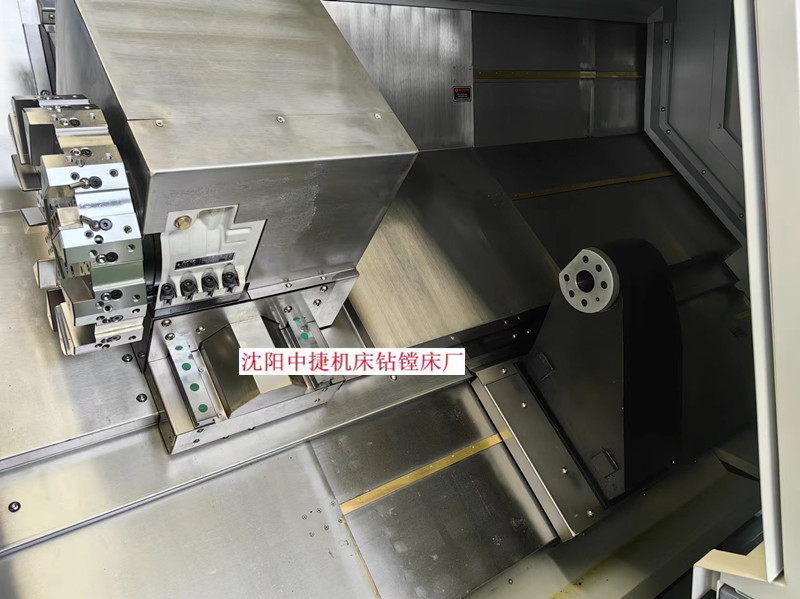

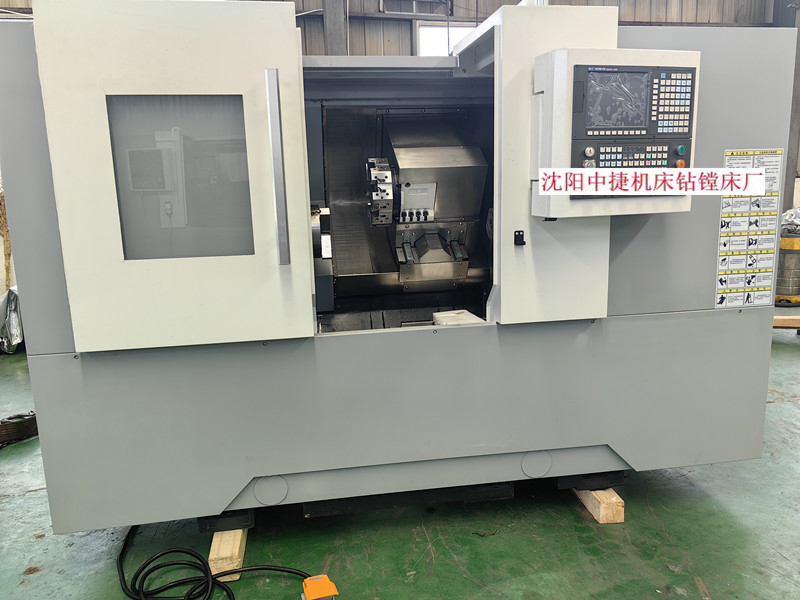

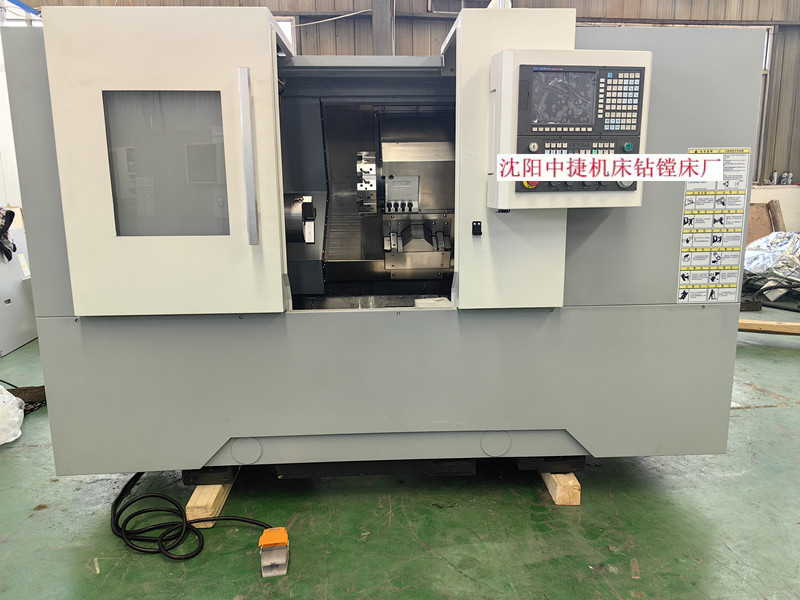

机床的主要技术参数：可以选配，可以定制定做
项目 | 单位 | 规格 | 备注 | ||
床身上最大回转直径 | mm | Φ500 | |||
最大切削长度 | mm | 500 | |||
最大切削直径 | mm | Φ400 | |||
滑板上最大回转直径 | mm | Φ300 | |||
主轴端部型式及代号 | A2-6 | ||||
主轴孔直径 | mm | Φ65 | |||
最大通过棒料直径 | mm | Φ50 | |||
单主轴 主轴箱 | 主轴转速范围/ 主轴最大输出扭矩 | r/min/Nm | 50～4500/177 | ||
主电机 输出功率 | 30分钟/连续 | kW | 15/11 | ZJY265A-11AM-B5 | |
标准卡盘 | 卡盘直径 | inch | 8² | ||
X、Z轴快移速度 | m/min | 30 | |||
X轴行程 | mm | 210 | |||
Z轴行程 | mm | 550 | |||
标准刀架形式 | 卧式8工位液压刀架 | ||||
尾座行程 | mm | 350 | 油缸驱动线轨 | ||
尾座主轴锥孔锥度 | 莫氏 | 莫5 | |||
刀具尺寸 | 外圆刀 | mm | 25×25 | ||
镗刀杆直径 | mm | φ40/φ32/φ25/φ20 | |||
刀盘可否就近选刀 | 可 | ||||
机床重量 | 总重 | kg | 3650 | ||
最大承重 | 盘类 件 | kg | 200(含卡盘等机床附件) | ||
轴类 件 | kg | 500(含卡盘等机床附件) | |||
机床外型 | 长×宽×高 | mm | 2700×1890×1945 | ||
2．机床精度：
机床精度贯彻GB/T16462-2007《数控卧式车床 精度检测》标准.
检验 项 目 | 工厂标准 | |
加工精度 | IT6 | |
加工工件圆度 | 0.0025mm/φ75 | |
加工工件圆柱度 | 0.010mm / 150mm | |
加工工件平面度 | 0.010mm/φ200mm | |
加工工件表面粗糙度 | Ra1.25μm | |
定位精度 | X轴 | 0.008mm |
Z轴 | 0.008mm | |
重复定位 精 度 | X轴 | 0.004mm |
Z轴 | 0.004mm | |
二、机床标准配置及主要外购件：
配套件名称 | 规格型号 | 生产厂家 | 备 注 |
数控系统 | GSK980 | 广数 | 国产 |
主电 机 | ZJY265A-11AM-B5 | 广数 | 国产 |
X轴电机 (带刹车) | 130SJT-MZ100D（带抱闸） | 广数 | 国产 |
Z轴电机 | 130SJT-M100D | 广数 | 国产 |
主轴轴承 | 90X140X37 | NSK/NTN | 日本 |
100X150X37 | |||
100X150X45 | |||
X轴丝杠轴承 | 25X62X15 | NSK | 日本 |
Z轴丝杠轴承 | 25X62X15 | NSK | 日本 |
X轴滚珠丝杠 | φ32×12 | 博特 | 国产 |
Z轴滚珠丝杠 | φ32×12 | 博特 | 国产 |
X轴导轨 | 35规格滚珠 | 博特 | 国产 |
Z轴导轨 | 35规格滚珠 | 博特 | 国产 |
尾台导轨 | 35规格滚珠 | 博特 | 国产 |
尾座 | 整体式液压尾座 | 国产 | |
液压卡盘 | 8²中空 | 倍得福 | 国产 |
刀 架 | 卧式8工位80中心高液压刀架 | 台鑫 | 台湾 |
三、机床随机附件：
序号 | 附件名称 | 型号规格 | 数量 | 备注 |
1 | 地脚垫铁 | 1套 | 国产 | |
2 | 车削刀夹 | 外圆刀压刀块25X25 | 4套 | 台鑫 |
端面刀夹25X25 | 1个 | 台鑫 | ||
镗孔刀夹φ40 | 3个 | 台鑫 | ||
刀套φ32,φ25,φ20 | 各1个 | 台鑫 | ||
3 | 冷却排屑装置 | 水箱接屑盒 | 1套 | 国产 |
注：其它按机床标准配置执行。
四、随机文件：
序号 | 技术资料名称 | 份数 | 备注 |
1 | 安全指导书 | 一份 | 电子版 |
2 | 维修保养说明书 | 一份 | 电子版 |
3 | 运输与安装说明书 | 一份 | 电子版 |
4 | 操作说明书 | 一份 | 电子版 |
5 | 合格证 | 一份 | |
6 | 装箱单 | 一份 | |
7 | 卡盘、油缸使用说明书（或维护手册） | 各一份 | |
8 | 润滑泵说明书 | 一份 | |
9 | 刀架使用说明书 | 一份 | |
10 | 液压系统使用说明书 | 一份 | |
11 | 机床使用说明书（电气） | 一份 | 电子版 |
12 | 编程与操作使用手册 | 一份 | |
13 | 驱动单元使用手册 | 一份 | |
14 | 电路图册 | 一份 | 电子版 |
