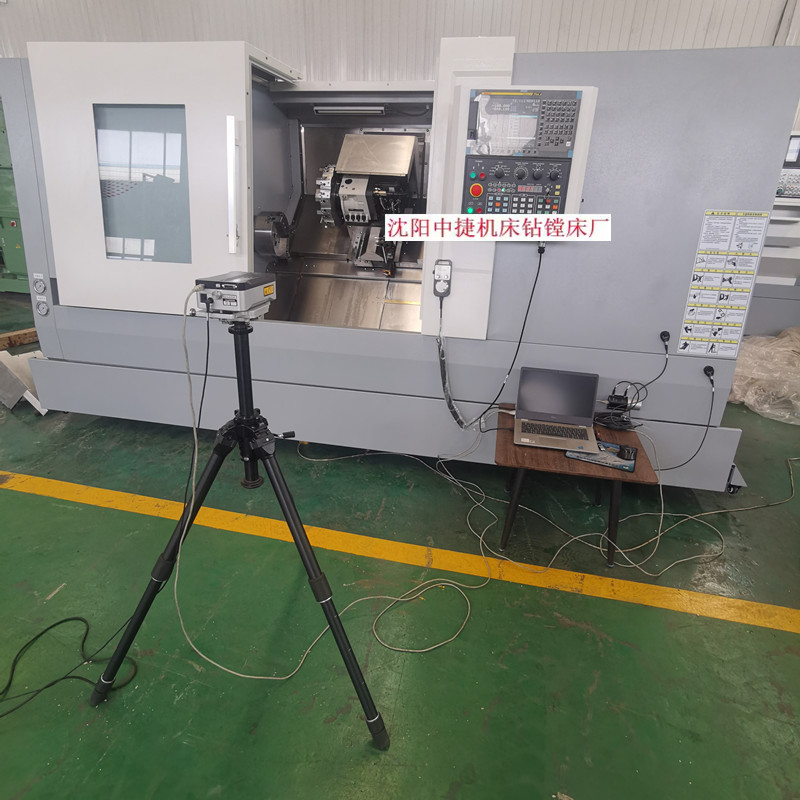

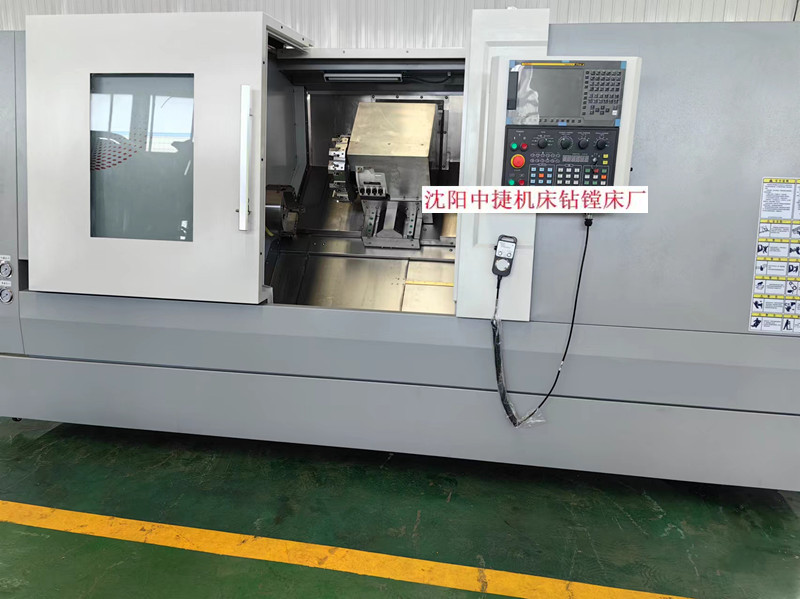

斜床身数控车床T4系列

咨询服务热线：13354225858

可以根据要求选配，定制定做，具体参数配置请联系：13354225858微信同号

项目		单位	T4
			T4C			T4S			T4Cm			T4Sm
床身上最大回转直径		mm	720			720			720			720
最大切削长度		mm	500	1000	1500	500	1000	1500	500	1000	1500	500	1000	1500
最大车削直径		mm	500			500			420			420
床鞍上最大回转直径		mm	550			550			550			550
主轴头型式			A2-8			A2-11			A2-8			A2-11
主轴孔直径		mm	80			104			80			104
最大通过棒料直径		mm	65			85			65			85
主轴转速范围		r/min	30-3000			30-3000			30-3000			30-3000
主电机输出功率（连续/15分钟）		kw	22/30			22/30			22/30			22/30
主轴最大输出扭矩(15分钟）		Nm	高速420低速840			高速420低速840			高速420低速840			高速420低速840
卡盘直径		inch	10"			12"			10"			12"
X/Z轴快移速度		m/min	30/30		30/20	30/30		30/20	30/30		30/20	30/30		30/20
X轴行程		mm	280			280			280			280
Z轴行程		mm	570	1070	1570	570	1070	1570	570	1070	1570	570	1070	1570
尾座体行程		mm	450	850	1250	450	850	1250	450	850	1250	450	850	1250
刀架型式			12工位卧式伺服刀架			12工位卧式伺服刀架			12工位卧式伺服刀架			12工位卧式伺服刀架
刀具尺寸		mm	25*25/Ø40			25*25/Ø40			25*25/Ø40			25*25/Ø40
加工精度			IT6			IT6			IT6			IT6
定位精度	X轴	mm	0.01			0.01			0.01			0.01
	Z轴	mm	0.015		0.02	0.015		0.02	0.015		0.02	0.015		0.02
	C轴	mm	`-			`-			48"			40"
重复定位精度	X轴	mm	0.005			0.005			0.005			0.005
	Z轴	mm	0.007		0.01	0.007		0.01	0.007		0.01	0.007		0.01
	C轴	mm	`-			`-			24"			24"
最大承重	盘类/轴类	kg	200/600		200/800	200/600		200/800	200/600		200/800	200/600		200/800
机床重量	主机	kg	5500	7500	10000	5500	7500	10000	5500	7500	10000	5500	7500	10000
中心高(距床身底面)		mm	1043.5			1043.5			1043.5			1043.5
机床外形	长宽高	mm	357021402150			357021402150			357021402150			357021402150
			417021402150			417021402150			417021402150			417021402150
			540021402150			540021402150			540021402150			540021402150
