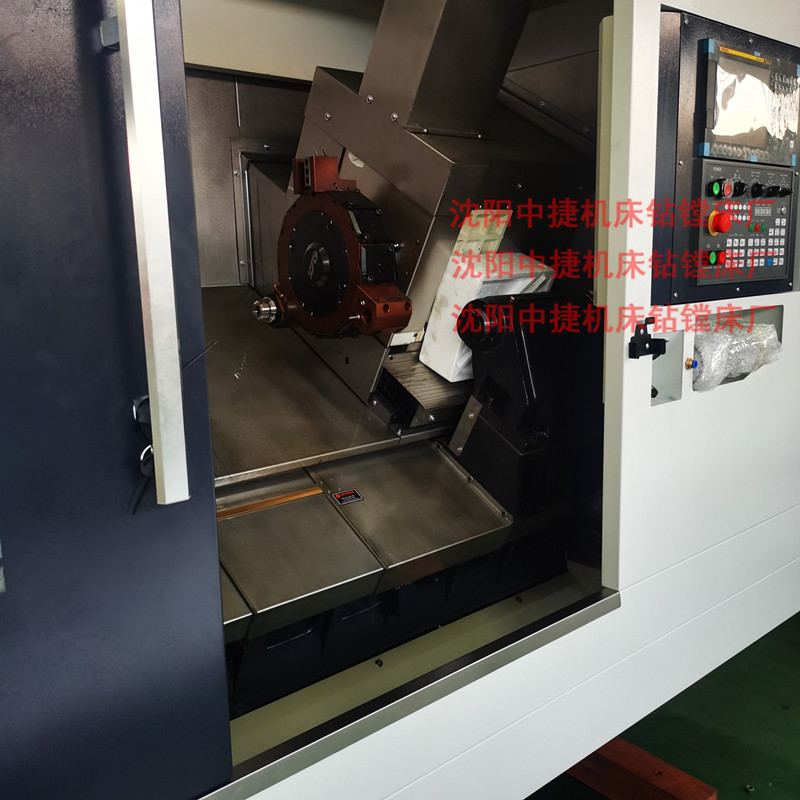

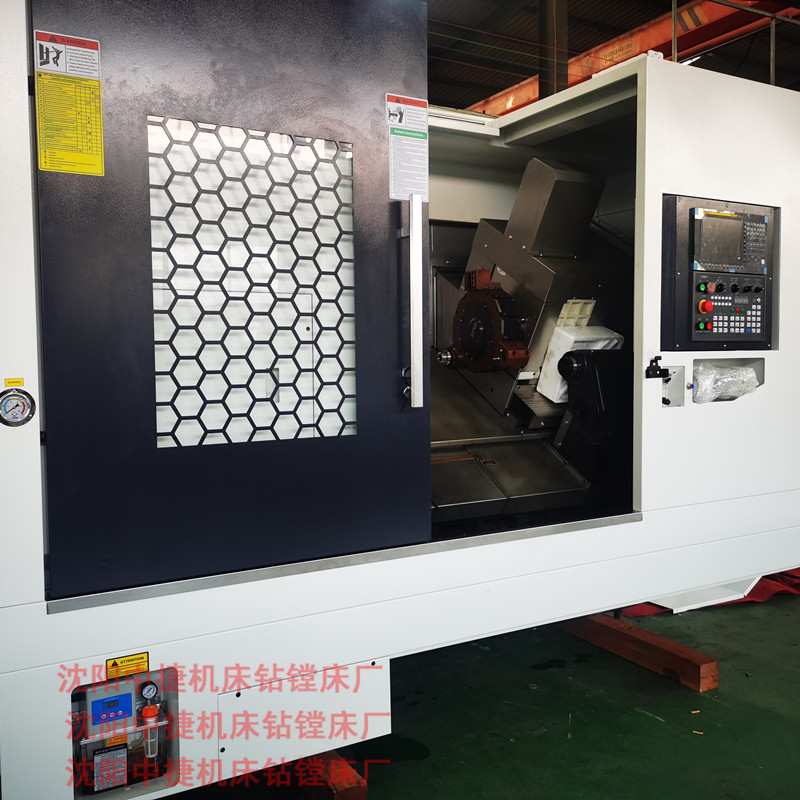

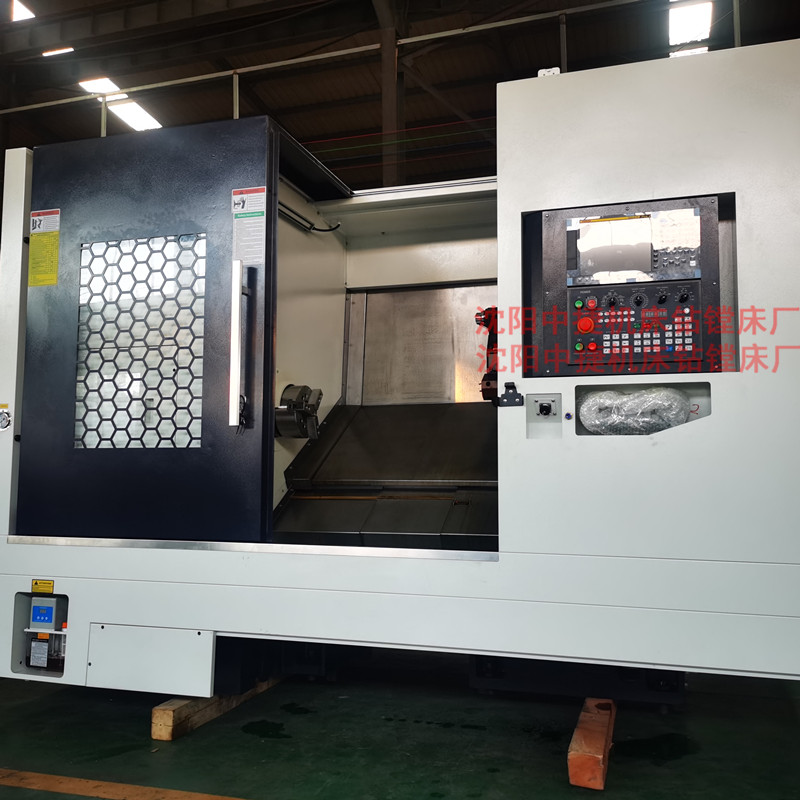

一. 机床的主要技术参数：
项目 | 单位 | 规格 | 备注 | |||
床身上最大回转直径 | mm | Φ720 | ||||
最大加工直径 | mm | Φ630 | ||||
最大切削长度 | mm | 500 | ||||
床鞍上最大回转直径 | mm | Φ500 | ||||
主轴端部型式及代号 | A2-8 | 前端锥孔1:20 | ||||
主轴孔直径 | mm | Φ80 | ||||
最大通过棒料直径 | mm | Φ66 | 中空卡盘可用 | |||
单主轴 主轴箱 | 主轴转速范围/ 主轴最大输出扭矩 | r/min/Nm | 50～3000/420 | FANUC 0i -TF | ||
主电机 输出功率 | 30分钟/连续 | kW | 18.5/15 | βiIP30/8000 | ||
标准卡盘 | 卡盘直径 | inch | 10² | |||
X轴快移速度 | m/min | 30 | 滚动导轨 | |||
Z轴快移速度 | m/min | 30 | 滚动导轨 | |||
X轴行程 | mm | 315 | ||||
Z轴行程 | mm | 570 | ||||
尾座行程 | mm | 450 | 油缸驱动线轨 | |||
尾座主轴锥孔锥度 | 莫氏 | 莫5 | ||||
标准刀架形式 | 卧式12工位 | |||||
刀具尺寸 | 外圆刀 | mm | 25×25 | |||
镗刀杆直径 | mm | f40,f32,f25,f20 | ||||
刀盘可否就近选刀 | 可 | |||||
机床重量 | 总重 | kg | 6000 | |||
最大承重 | 盘 类 件 | kg | 200(含卡盘等机床附件) | |||
轴 类 件 | kg | 600(含卡盘等机床附件) | ||||
机床外型 | 长×宽×高 | mm | 3560X2270X2100 | |||
二．机床精度标准：
机床精度贯彻GB/T16462-2007《数控车床和车削中心检验条件》标准.
检验 项 目 | 工厂标准 | |
加工精度 | IT6 | |
加工工件圆度 | 0.0025mm | |
加工工件圆柱度 | 0.016mm / 300mm | |
加工工件平面度 | 0.020mm/Ф300mm | |
加工工件表面粗糙度 | Ra1.25μm | |
定位精度 | X轴 | 0.010mm |
Z轴 | 0.012mm | |
重复定位 精 度 | X轴 | 0.005mm |
Z轴 | 0.007mm | |
三、机床标准配置：

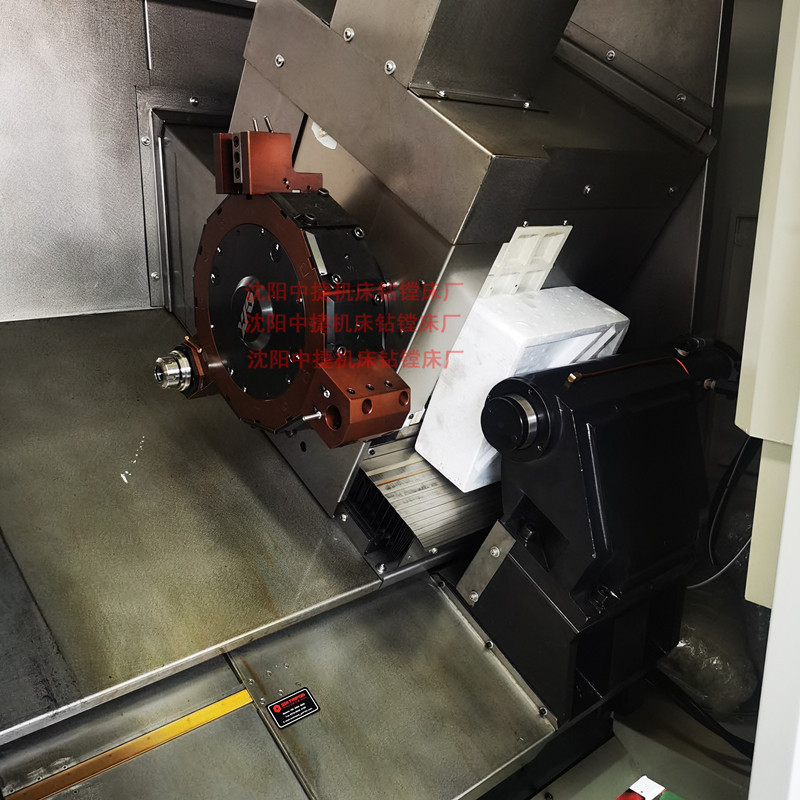

配套件名称 | 规格型号 | 生产厂家 | 备 注 |
数控系统 | GSK980TDI | 广东 | |
主轴轴承 | 120X180X46 | 进口 | NSK/NTN（日本） |
120X180X54 | |||
110X170X45 | |||
X轴直线导轨 | 45规格滚柱导轨 | 进口 | PMI（台湾） |
Z轴直线导轨 | 45规格滚柱导轨 | 进口 | PMI（台湾） |
尾座导轨 | 35规格滚柱导轨 | 进口 | PMI（台湾） |
X轴丝杠 | f40X10-C3 | 进口 | THK（日本） |
Z轴丝杠 | f50X12-C3 | 进口 | THK（日本） |
X轴丝杠轴承 | 30X62X15 | 进口 | NSK/NTN（日本） |
Z轴丝杠轴承 | 40X90X20 | 进口 | NSK/NTN（日本） |
液压卡盘 | 10²中空 | 台湾 | 亿川/千岛 |
尾 座 | 液压尾座 | 国产 | |
尾台顶尖 | 莫氏5号 | 进口 | NSR（韩国） |
主轴皮带 | 5V 15N | 进口 | OPT(德国) |
刀 架 | 100中心高12工位液压刀架 | 台湾 | 台鑫 |
冷却排屑装置 | 侧排屑链板式 | 国产 |
四、机床标准附件：
序号 | 附件名称 | 型号规格 | 数量 | 备注 |
1 | 地脚垫铁 | 1套 | 国产 | |
2 | 车削刀夹 | 外圆刀压刀块25X25 | 8套 | 台鑫 |
端面刀夹25X25 | 1个 | |||
镗孔刀夹φ40 | 3个 | |||
刀套f32,f25,f20 | 各1个 | |||
3 | 冷却排屑装置 | 侧排屑链板式 | 1套 | |
4 | 铁屑小车 | 1套 |
其它按机床标准配置执行。
五、技术资料：
序号 | 技术资料名称 | 份数 | 备注 |
1 | 机床使用说明书（机械） | 一份 | 电子版 |
2 | 合格证 | 一份 | |
3 | 装箱单 | 一份 | |
4 | 卡盘、油缸使用说明书（或维护手册） | 各一份 | |
5 | 润滑泵说明书 | 一份 | |
6 | 刀架使用说明书 | 一份 | |
7 | 液压系统使用说明书 | 一份 | |
8 | 排屑器使用说明书 | 一份 | |
9 | 机床使用说明书（电气） | 一份 | 电子版 |
10 | 车床/加工中心系统通用用户手册（FANUC系统） | 一份 | 电子版 |
11 | 参数说明书（FANUC系统） | 一份 | 电子版 |
12 | 车床系统用户手册（FANUC系统） | 一份 | 电子版 |
13 | 维修说明书（FANUC系统） | 一份 | 电子版 |
14 | 电路图册 | 一份 | 电子版 |
15 | 机床控制参数表 | 一份 | 电子版 |
可以选配
