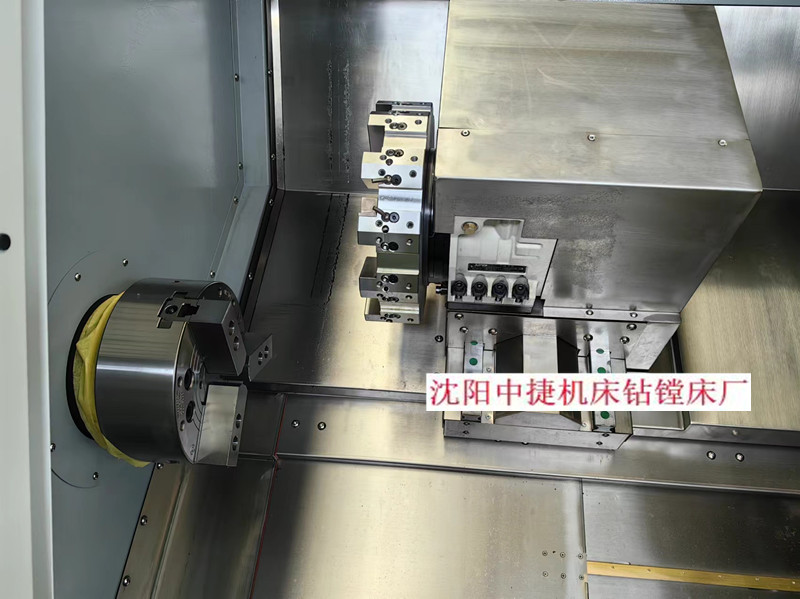

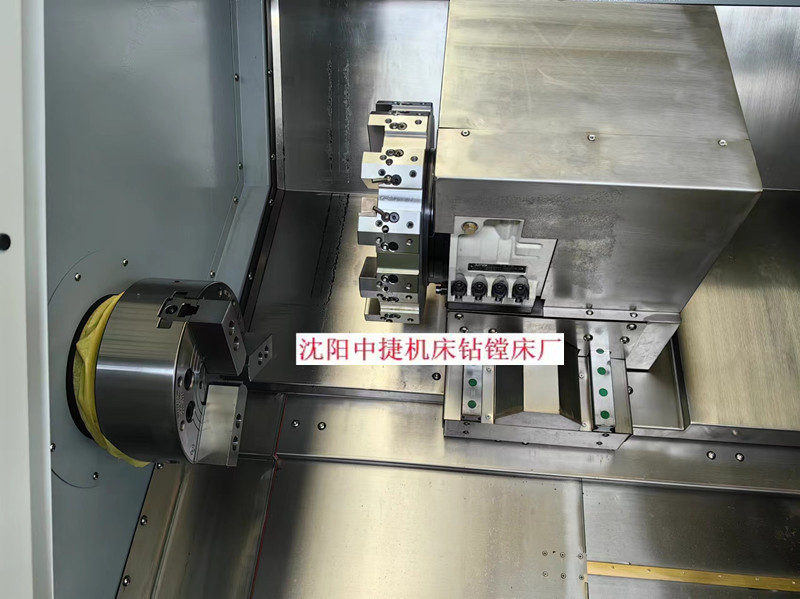

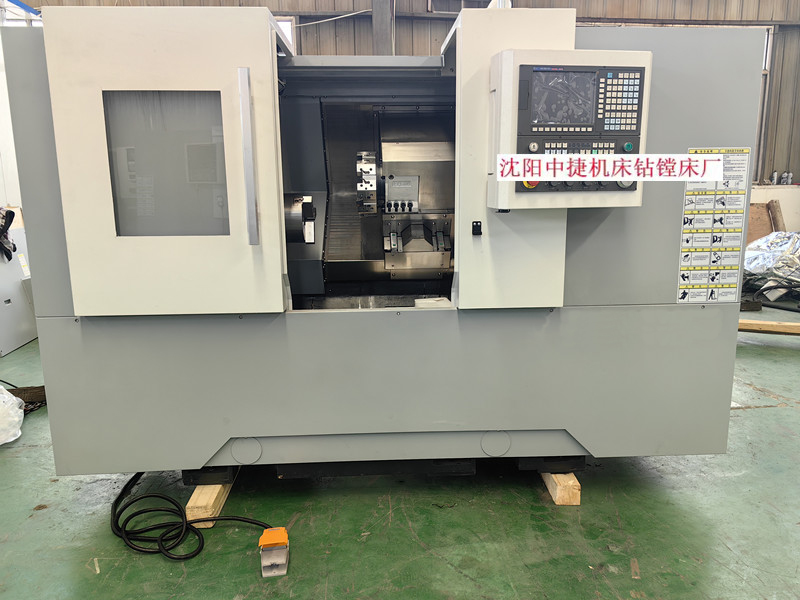

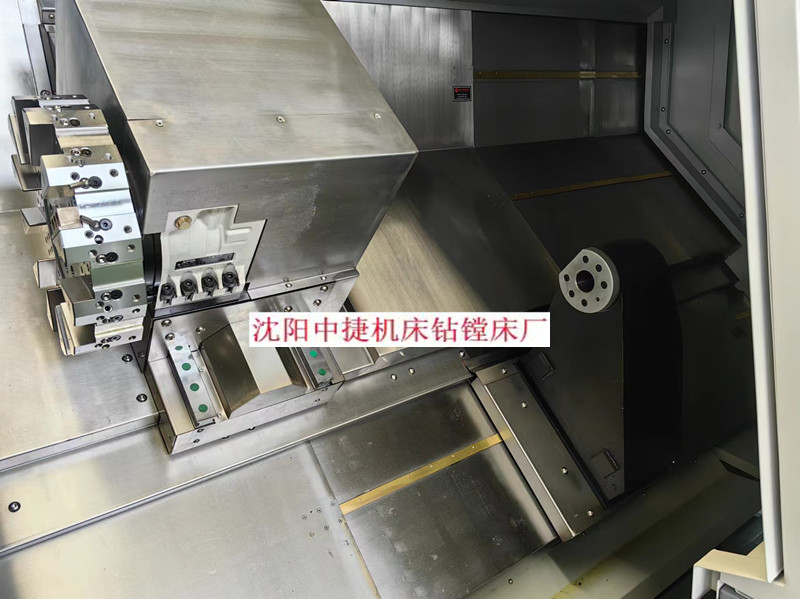

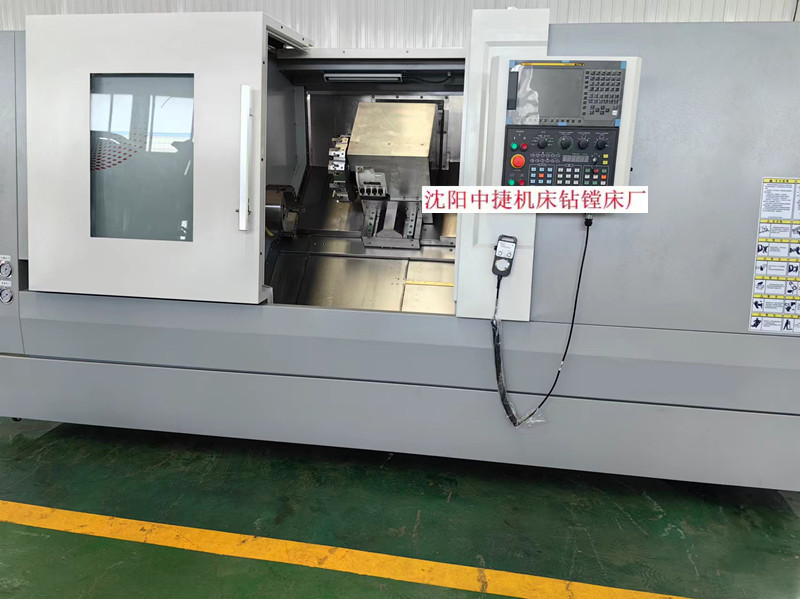

斜床身数控车床HTC36系列
咨询服务热线：13354225858
| HTC16系列 | HTC25系列 | HTC32系列 | HTC45系列 | HTC63系列 | HTC80系列 |
|
|
| 床身最大回转直径 | mm | 400 | 460 | 460 | 520 | 730/2000,3000 | 1000 |
|
|
|
|
|
| 760/1000,1500 |
|
| 最大车削直径 | mm | 160 | 250 | 320 | 450 | 630 | 800 |
| 滑板上最大回转直径 | mm | 160 | 200 | 260 | 320 | 550 | 800 |
| 最大车削长度 | mm | 350 | 460 | 550/970 | 540/960/1500 | 1000/1500 | 1500/2000/3000 |
|
|
|
|
|
| 2000/3000 |
|
| 主轴转速级数 |
| 无 级 | 无 级 | 无 级 | 无 级 | 无 级 | 两档无级 |
| 主轴转速范围 |
|
|
|
|
|
|
|
| 主伺服 | r/min | 高速床头: | 45-4000(中实) | 35-4000 | 30-3000 | 20-1800 | 10-1200 |
|
| 60-5000 | (A2-6) | (A2-6) |
| 带减速箱 |
|
|
| 高刚性床头: | 45-4500(中实) | 31.5-3150 |
| 20-2000 |
|
|
| 40-4000 | (A2-6) | (A2-8) |
|
|
|
|
|
| 45-3500 |
|
|
|
|
|
|
| (A2-8) |
|
|
|
|
| 变频电机 | r/min | 200-4000 | 200-3000 | 200-2600 |
|
|
|
| 主电机功率 30分/额定 |
|
|
|
|
|
|
|
| SMTCL NC-100 | kW | 7.5/5.5 | 44515 |
|
|
|
|
| FANUC 0i-Mate | kW | 11/7.5 | 44515 | (变频)15 |
|
|
|
| FANUC 0i-TC | kW | 7.5/5.5 | 44515 | 44515 | 18.5/15 | 30/22 | 37/30 |
|
|
|
|
|
| 26/22 |
|
|
|
|
|
|
| 带减速箱 |
|
| SIMENS 802D | kW |
|
| 16.5/12 | 21.5/16 | 41/30 | 51/37 |
| SIMENS 810D | kW |
| 44515 |
| 21.5/16 | 41/30 | 51/37 |
| 主轴端部形式及代号 |
| A2-5 | A2-6或A2-8 | A2-6 | A2-8 | A2-11 | A2-11 |
|
|
|
| A2-8 |
|
|
|
| 主轴孔径 | mm | 43mm | 70 62 | 62 | 80 | 104 | 130 |
|
|
|
| 80 |
|
|
|
| 液压卡盘 |
| 6" | 8" | 8" | 10" | 12" | φ400 |
|
|
|
| 10" |
|
|
|
| 刀架形式 |
| 卧式8工位 | 卧式8工位 | 卧式8工位 | 卧式12工位 | 卧式12工位 | 卧式8工位 |
| 刀具尺寸 |
|
|
|
|
|
|
|
| 外圆 |
| □20×20 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 内孔 |
| φ25/φ20 | φ40/φ32/φ20 | φ40/φ32/φ25 | φ40/φ32/φ25 | φ50/φ40/ | φ60/φ50/ |
|
|
|
|
|
| φ32/φ25 | φ40/φ32 |
| 刀架转位时间1位/180° | s | 0.29/ | 0.29/ | 0.41/0.92 | 0.39/1.4 s | 1.0/1.5 | 1.1-1.5 |
| 刀架转位重复定位精度 |
| ±2" | ±2" | ±2" | ±2" | ±1.6" | ±1.6" |
| 快移速度X/Z |
|
|
|
|
|
|
|
| 滚动导轨 | m/min | 44550 | 18/20 | 44548 | 44548 |
|
|
| 滑动导轨 | m/min |
| 44545 | 44542 | 44481 | 44484 | 44479 |
| X轴行程 | mm | 110 | 150 | 208 | 275 | 340 | 420 |
| Z轴行程 | mm | 380 | 520 | 600/1020 | 600/1020/1580 | 1050/1550 | 1550/2100/3100 |
|
|
|
|
|
| 2050/3050 |
|
| 尾座套筒直径/行程 | mm | 60/80 | 80/100 | 100/130 | 100/130 | 150/150 | 180/150 |
| 尾座套筒锥孔 | mm | MT4 | MT4 | MT4 | MT4 | MT5 | MT6 |
| 工件精度 |
| IT6 | IT6 | IT6 | IT6 | IT6 | IT6 |
| 工件表面粗造度 | μm | Ra0.8 | Ra0.8 | Ra1.25 | Ra1.25 | Ra1.6 | Ra1.6 |
| 最大承重/盘类/轴类 | kg | 75/300 | 120/700 | 250/1000 | 250/1000 | 500/1500 | 700/3000 |
|
|
|
| (A2-8) | (A2-8) |
|
|
|
|
|
| 180/700 | 180/700 |
|
|
|
|
|
| (A2-6) | (A2-6) |
|
|
| 机床重量 | kg | 3000 | 4300 | 5500 6000 | 5500/6400/ | 9500/10000 | 16500/17000/ |
|
|
|
|
| 6900 | 13000/12000 | 18000 |
